Introduction

Un disjoncteur divisionnaire protège un circuit électrique contre les surcharges et les courts-circuits. Quand il devient défectueux — déclenchements intempestifs sans cause identifiable, boîtier brûlé ou fondu, levier qui ne tient plus en position ON — il faut le remplacer. L'opération est simple mais demande de la rigueur : on travaille dans le tableau électrique, donc la sécurité est primordiale. Respectez scrupuleusement les règles de la norme NF C 15-100.

Prérequis

Avoir identifié que le problème vient bien du disjoncteur et non du circuit qu'il protège (surcharge, court-circuit sur un appareil, etc.)
Disposer d'un disjoncteur neuf de même calibre (même ampérage)
De préférence, utiliser un disjoncteur de la même marque pour garantir la compatibilité avec le peigne de raccordement

Étapes de réalisation

1. Identifier le disjoncteur défectueux

Avant de remplacer un disjoncteur, assurez-vous que c'est bien lui le problème :

Déclenchements répétés : débranchez tous les appareils du circuit, réarmez. S'il disjoncte toujours à vide, le disjoncteur est probablement en cause (ou le câblage du circuit est défectueux)
Traces de brûlure sur le boîtier : remplacement obligatoire
Levier instable qui ne reste pas en position ON : mécanisme interne usé, à remplacer

2. Couper le disjoncteur général

Basculez le disjoncteur de branchement (disjoncteur EDF, en haut du tableau) en position OFF. Toute l'installation est alors hors tension. Ne vous contentez pas de couper le différentiel — coupez le général.

3. Vérifier l'absence de tension

Avec un testeur de tension (VAT) ou un multimètre, vérifiez qu'il n'y a plus de tension sur les bornes du disjoncteur à remplacer. Testez entre phase et neutre, puis entre phase et terre. Le testeur ne doit rien indiquer. Une lampe frontale est utile car le tableau n'est plus alimenté.

4. Desserrer les bornes du disjoncteur

Chaque disjoncteur a deux bornes :

Borne du haut : arrivée (alimentation depuis le peigne ou le différentiel)
Borne du bas : départ vers le circuit (fil qui alimente vos prises ou éclairages)

Desserrez les vis des deux bornes avec un tournevis isolé. Retirez les fils délicatement. Si le disjoncteur est alimenté par un peigne de raccordement, retirez d'abord le peigne ou dégagez les dents du peigne de la borne supérieure.

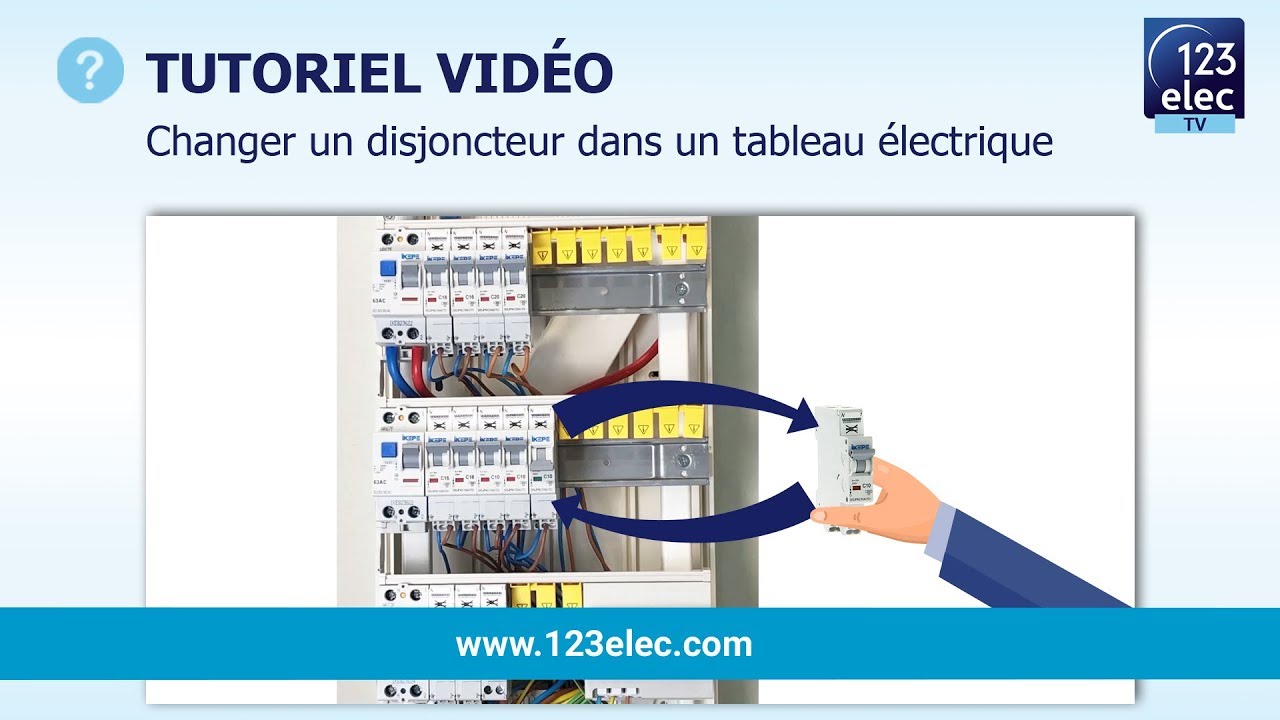

5. Déclipser l'ancien disjoncteur

Les disjoncteurs se fixent sur un rail DIN par un système de clip. Pour déclipser :

Insérez un tournevis plat dans l'encoche de déverrouillage (en bas du disjoncteur, sous le levier)
Faites levier vers le bas
Tirez le disjoncteur vers vous — il se dégage du rail

6. Clipser le nouveau disjoncteur

Prenez le disjoncteur neuf (vérifiez qu'il a le même calibre : 10A, 16A, 20A, 32A selon le circuit). Accrochez la partie supérieure du disjoncteur sur le rail DIN, puis appuyez sur la partie inférieure jusqu'au clic. Le disjoncteur doit être fermement fixé et ne pas bouger.

7. Reconnecter les fils

Rebranchez les fils dans les bornes :

Fil d'alimentation (ou dent du peigne) → borne du haut
Fil de départ circuit → borne du bas

Serrez fermement les vis. Un mauvais serrage est la première cause d'échauffement et d'incendie dans un tableau électrique. Le fil doit être bien maintenu et ne pas pouvoir être retiré en tirant dessus.

8. Réarmer et tester

Remettez le disjoncteur général en position ON. Basculez le nouveau disjoncteur sur ON. Vérifiez que le circuit fonctionne (branchez une lampe ou un appareil sur le circuit protégé). Le disjoncteur doit rester en position ON sans déclencher.

Conseils pratiques

Prenez une photo du tableau avant de commencer, pour retrouver l'emplacement exact des fils
Si le peigne de raccordement ne s'adapte pas au nouveau disjoncteur (marque différente), utilisez des fils de pontage en 6mm² ou 10mm² à la place
Profitez du remplacement pour vérifier le serrage de tous les disjoncteurs voisins
Étiquetez le circuit protégé sur le nouveau disjoncteur
Ne remplacez jamais un disjoncteur par un calibre supérieur (par exemple 20A à la place de 16A) : le câble du circuit n'est pas dimensionné pour supporter plus d'intensité et risque de surchauffer

FAQ

Comment choisir le bon calibre de disjoncteur ?

Le calibre dépend du circuit protégé et de la section du câble (consultez notre guide complet quel disjoncteur choisir) :

10A : éclairage (câble 1,5mm²)
16A : prises de courant (câble 2,5mm²)
20A : circuit spécialisé — lave-linge, four, etc. (câble 2,5mm² ou 4mm²)
32A : plaque de cuisson (câble 6mm²)

Remplacez toujours par le même calibre que l'ancien disjoncteur.

Les disjoncteurs de différentes marques sont-ils compatibles ?

Tous les disjoncteurs modulaires se clipsent sur un rail DIN standard. En revanche, les peignes de raccordement sont spécifiques à chaque marque (Legrand, Schneider, Hager). Si vous changez de marque, le peigne existant peut ne pas s'adapter aux bornes du nouveau disjoncteur. Dans ce cas, utilisez des fils de pontage.

Quelle est la différence entre un disjoncteur et un fusible ?

Un disjoncteur est réarmable : quand il déclenche, vous basculez le levier et le circuit est rétabli. Un fusible fond et doit être remplacé à chaque déclenchement. Les tableaux modernes utilisent exclusivement des disjoncteurs. Si votre tableau a encore des fusibles, envisagez une mise aux normes complète. Si vous avez besoin d'ajouter des circuits, découvrez comment installer un tableau électrique secondaire.

Le disjoncteur déclenche toujours après remplacement, que faire ?

Si le nouveau disjoncteur déclenche aussi, le problème ne vient pas du disjoncteur mais du circuit. Recherchez un court-circuit (fil dénudé, connexion défectueuse) ou une surcharge (trop d'appareils branchés). Débranchez tous les appareils du circuit et réarmez. Si ça tient, rebranchez-les un par un pour identifier le coupable.
