⚡Comment installer un tableau électrique secondaire

Introduction

Un tableau électrique secondaire (ou divisionnaire) permet d'alimenter une zone éloignée du tableau principal : garage, dépendance, extension ou abri de jardin. Plutôt que de tirer un câble par circuit depuis le tableau principal, vous tirez un seul câble d'alimentation vers le tableau secondaire, qui redistribue ensuite le courant via ses propres disjoncteurs. C'est plus propre, plus sûr et conforme à la norme NF C 15-100.

Prérequis

• Un tableau principal avec un départ disponible (disjoncteur dédié au tableau secondaire)
• Le passage de câble entre les deux tableaux doit être possible (tranchée extérieure, gaine dans les murs, etc.)
• Connaissances solides en électricité — cette intervention est classée niveau avancé

Étapes de réalisation

1. Planifier les circuits du tableau secondaire

Avant tout achat, listez les circuits nécessaires dans la zone à alimenter : éclairages, prises, circuit spécialisé (four, congélateur, borne de recharge). Cela détermine le nombre de disjoncteurs et la taille du tableau (1 ou 2 rangées).

2. Couper le courant au disjoncteur général

Coupez le disjoncteur de branchement (disjoncteur EDF). Vérifiez l'absence de tension au multimètre sur le tableau principal. Ne travaillez jamais sous tension.

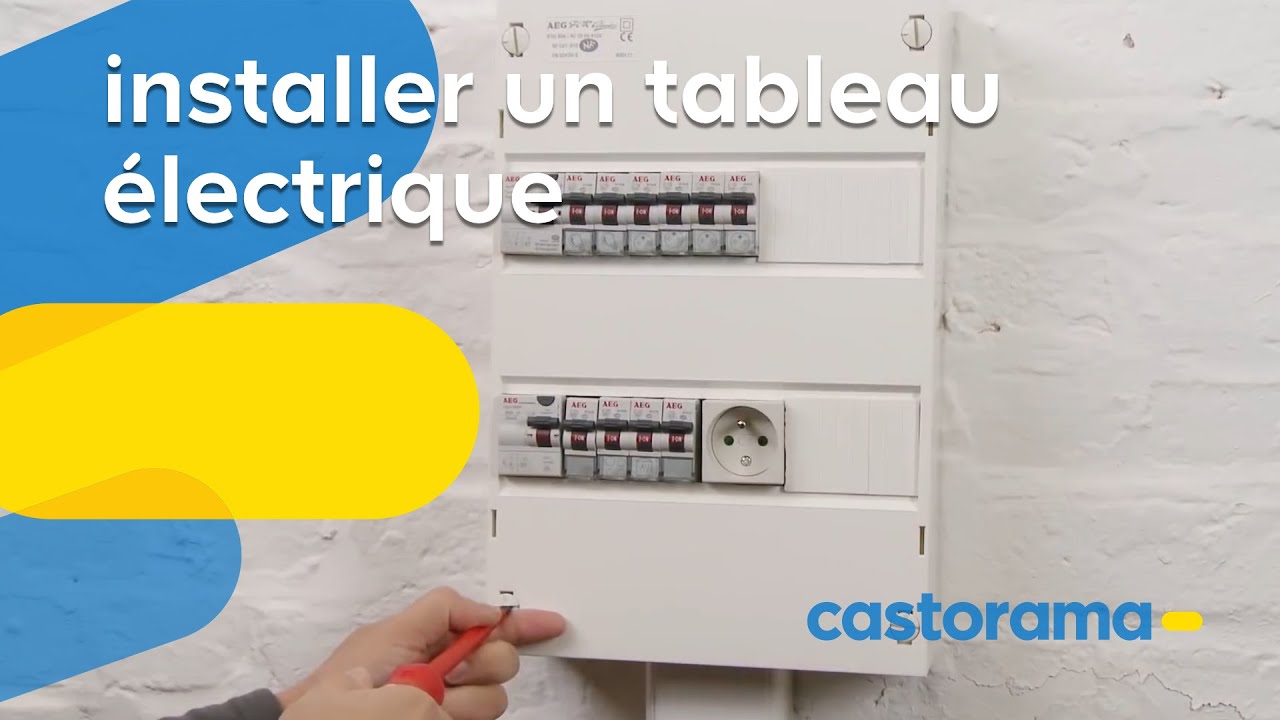

3. Fixer le tableau secondaire au mur

Le tableau doit être installé entre 0,9 m et 1,8 m de hauteur (norme NF C 15-100, zone de confort entre 1 m et 1,4 m). Fixez-le solidement au mur avec des vis et chevilles adaptées au support (béton, parpaing, placo). Le tableau doit être accessible et à l'abri de l'humidité.

4. Tirer le câble d'alimentation depuis le tableau principal

Utilisez un câble R2V (rigide, pour pose encastrée ou en apparent sous goulotte) :

• 6mm² pour une distance jusqu'à 17 mètres (disjoncteur 32A au départ)
• 10mm² au-delà de 17 mètres (disjoncteur 40A au départ)

Le câble passe dans une gaine ICTA en encastré ou dans une goulotte en apparent. En extérieur enterré, utilisez une gaine TPC rouge à 60 cm de profondeur minimum avec un grillage avertisseur.

5. Installer le disjoncteur différentiel

Dans le tableau secondaire, installez un interrupteur différentiel 30mA (type A ou AC selon les circuits protégés). Il se clipse sur le rail DIN en tête de rangée. Raccordez le câble d'alimentation en amont du différentiel.

6. Installer les disjoncteurs divisionnaires

Clipsez les disjoncteurs sur le rail DIN après le différentiel. Respectez les calibres selon la norme (voir notre guide quel disjoncteur choisir) :

• 10A pour les circuits éclairage (câble 1,5mm²)
• 16A pour les circuits prises (câble 2,5mm²)
• 20A pour les circuits spécialisés (lave-linge, four, etc. — câble 2,5mm² ou 4mm²)

Reliez les disjoncteurs au différentiel avec un peigne de raccordement horizontal (phase + neutre).

7. Raccorder la terre

Le tableau secondaire doit disposer de son propre bornier de terre. Raccordez-y tous les fils de terre des circuits, puis reliez ce bornier à la barrette de terre du tableau principal via le conducteur de terre du câble d'alimentation.

8. Raccorder le départ au tableau principal

Dans le tableau principal, installez un disjoncteur dédié au tableau secondaire (32A ou 40A selon la section du câble). Raccordez le câble d'alimentation en sortie de ce disjoncteur.

9. Tester l'installation

Réarmez le disjoncteur général. Vérifiez la tension aux bornes du tableau secondaire (230V entre phase et neutre). Testez chaque disjoncteur en branchant un appareil. Appuyez sur le bouton test du différentiel — il doit déclencher immédiatement.

Conseils pratiques

• Prévoyez 20% de modules libres dans le tableau secondaire pour les ajouts futurs
• Repérez chaque circuit avec des étiquettes (fourni avec le tableau ou à imprimer)
• Photographiez le schéma de câblage une fois terminé
• En cas de doute sur la section du câble, prenez toujours la section supérieure
• Le câble R2V ne doit pas être plié à angle droit — respectez un rayon de courbure minimum de 6 fois le diamètre du câble
• Si un disjoncteur du tableau secondaire semble défectueux, consultez notre tutoriel pour changer un disjoncteur

FAQ

Faut-il un différentiel dans le tableau secondaire ?

Oui, obligatoirement. La norme NF C 15-100 impose un interrupteur différentiel 30mA en tête de chaque groupe de circuits. Le différentiel du tableau principal ne protège pas les circuits du tableau secondaire.

Peut-on alimenter un tableau secondaire depuis un autre tableau secondaire ?

C'est techniquement possible mais fortement déconseillé. La norme recommande que chaque tableau divisionnaire soit alimenté directement depuis le tableau principal pour limiter les chutes de tension et simplifier la maintenance.

Quelle est la distance maximale entre les deux tableaux ?

Il n'y a pas de distance maximale absolue, mais la chute de tension ne doit pas dépasser 3%. Au-delà de 25-30 mètres en 10mm², faites calculer la section par un électricien. Pour de très longues distances, un câble de 16mm² peut être nécessaire.

Dois-je faire intervenir un professionnel ?

Si vous n'êtes pas à l'aise avec l'électricité, oui. L'installation d'un tableau divisionnaire implique de travailler sur le tableau principal. Une erreur peut provoquer un court-circuit ou un incendie. De plus, le Consuel peut vérifier la conformité si c'est une construction neuve ou une extension.
